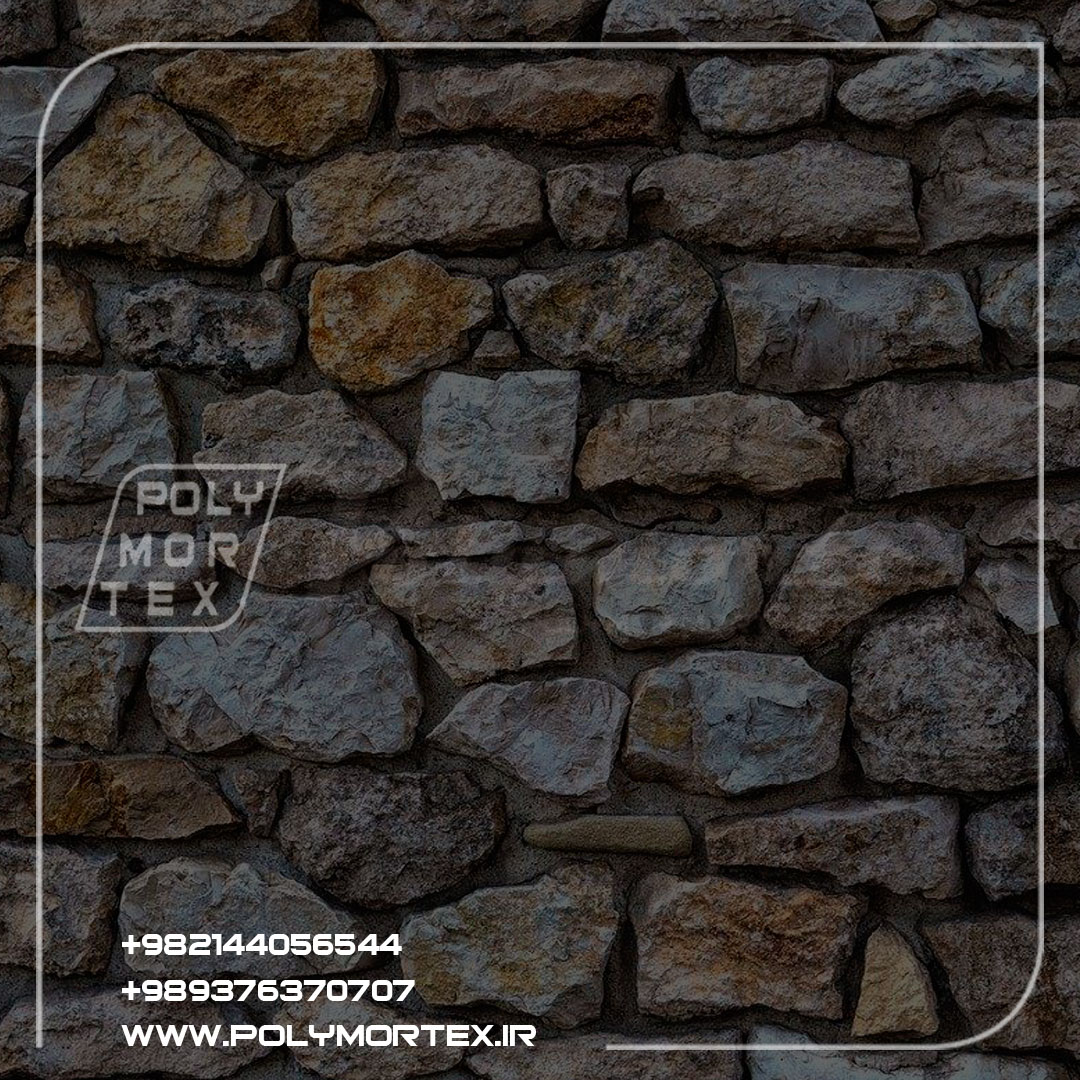

ساخت دیوار سنگی
اصول کلی در ساخت دیوار سنگی
در ساخت دیوار سنگی به مانند دیگر فعالیتهای عمرانی ضروری است که هم مصالح دارای استانداردهای فنی لازم باشد و هم نحوه اجرا، از اصول کلی مربوطه پیروی کند.
نحوه استقرار سنگ
سنگ باید در دیوار به حالت طبیعی یعنی در راه خواب خود قرار بگیرد. این مسئله در مورد سنگهای لایه لایه، از اهمیت ویژهای برخوردار است.
به طور کلی، راستای نیروهای وارده بر روی هر قطعه سنگ ساختمانی، باید عمود بر رگه یا خواب طبیعی آن باشد.
نمای سنگ
نمای سنگ باید صاف و سالم باشد و در ساخت دیوار سنگی باید با استفاده از سنگهای کوتاه ریشه و بلند ریشه قفل و بست لازم را ایجاد کرد.
ریشه سنگ در دیوار نباید از ۱۵ سانتیمتر کمتر شود.
به طور کلی باید به ازای هر ۲ سنگ راسته، حداقل یک سنگ کله و در هر متر مربع نمای دیوار سنگی حداقل یک سنگ عمقی به کار رود.
وزن سنگ
چون وزن مخصوص سنگها محدوده گستردهای را شامل میشود (از ۲۸۰۰ تا ۱۳۰۰ کیلوگرم در متر مکعب)، ابعاد سنگ معیار مناسبی برای سنجش تناسب آن برای استفاده در بناهای سنگی نیست.
در کل وزن یک پاره سنگ طبیعی که برای ساختن دیوار سنگی انتخاب میشود باید در حدی باشد که یک نفر بتواند آن را برداشته و در دیوار جای دهد.
به همین خاطر سنگهایی با وزن مخصوص کم، به نسبت دارای ابعاد بزرگتری بوده و بناهای زیباتر و مستحکم تری ایجاد خواهد کرد ولی باید توجه داشت که اغلب، مقاومت فشاری سنگ با وزن مخصوص آن رابطه مستقیم داشته و استفاده از سنگهایی با وزن مخصوص کم برای دیوارهای باربر توصیه نمیشود.
قفل و بست سنگها در ساخت دیوار سنگی
در ساخت دیوار سنگی، باید با استفاده مناسب از سنگهای کوتاه ریشه (راسته) و بلند ریشه (کله و عمقی) قفل و بست لازم را ایجاد کرد. ریشه سنگ در دیوار نباید از ۱۵ سانتیمتر کمتر باشد.
به طور کلی به ازای هر ۲ سنگ راسته، حداقل یک سنگ کله و در هر متر مربع نمای دیوار، حداقل یک سنگ عمقی باید به کار رود (در هر رج بایستی یک سوم سنگها، سنگ کله باشد).
ضخامت دیوار سنگی
ضخامت دیوار سنگی با ملات نباید از ۴۰ سانتیمتر کمتر شود.
ولی چون بیشتر سنگهای طبیعی عایق حرارتی خوبی نیستند، بهتر است دیوارهایِ سنگیِ جداره بیرونیِ ساختمانها را با ضخامتی حداقل برابر با ۴۵ سانتیمتر ساخت.
دیوار خشکه چین سنگی
از دیوارهای خشکه چین سنگی فقط برای دیوارهای دو رو نمای حصار استفاده میشود.
این دیوارها، فقط وزن خود را تحمل میکنند و به هیچ عنوان نباید نیرویی به آنها وارد کرد.
حداقل ضخامت قابل قبول دیوارهای سنگی خشکه چین ۶۰ سانتیمتر است.
نسبت ارتفاع به ضخامت در این دیوارها، حداکثر سه برابر است.
عدم تماس سنگها
در دیوارهای سنگی که با ملات ساخته میشوند، به منظور انتقال بهتر نیروها لازم است هیچ سنگی مستقیما با سنگ دیگر در تماس نباشد. رابطه بین دو سنگ باید حتما از طریق ملات انجام گیرد، یعنی دور تا دور سنگها، به جز در قسمت نما، باید توسط لایهای از ملات احاطه شود. سنگ باید به خوبی به ملات بچسبد و سنگهای قسمت توکار (میانی دیوار) باید کاملا در ملات غرق شوند. یعنی در ابتدا فاصله بین سنگهای دو طرف دیوار با ملات پر شده سپس برای افزایش مقاومت هسته دیوار، تکه سنگ های کوچک درون این ملات تازه غرق شوند.
نکته
این دیوارها به علت جابهجا شدن و سقوط سنگها در اثر باران و برف، نفوذ آب به داخل دیوار و همچنین جابهجا شدن به وسیله انسان و حیوانات، از پایداری و عمر کوتاهی برخوردارند.
بنای رج اول در ساخت دیوار سنگی
در رج زیرین (سنگهایی که بلافاصله بر روی پی، یا زیرسازی قرار میگیرند) دیوارهای سنگی، به ویژه دیوارهایی که به صورت خشکه چین بنا میشوند، باید از سنگهای بزرگ بلند ریشه (کله و عمقی) استفاده شود.
در گوشهها و محلهای تقاطع دیوارها نیز باید از این سنگها مصرف شود.
بهتر است ارتفاع این سنگها حدود ۲ برابر ارتفاع سنگهای مجاور باشد.
در دیوارهای سنگی با ملات، برای استقرار سنگهای رج اول، باید بر سنگها را با استفاده از ملات، بر روی پی یا زیرسازی گذاشت.
به این صورت که با فشار دست یا کوبیدن با تیشه، سنگ را بر روی ملات مستقر کرد تا ملات در زیر سنگ پخش شده و تمام قسمتها را پر کرد.
درزهای قائم را نیز باید با کمچه از ملات پر کرد تا محل عبور و تجمع آب باران و یا لانه حشرات نشود.
بنایی در سرما
انجام هر گونه بنایی با سنگ، در مواقعی که برودت هوای محل کار یا درجه حرارت مصالح مصرفی از ۵ درجه سانتیگراد کمتر است، مجاز نیست مگر اینکه وسایل کافی برای گرم نگهداشتن محل یا مصالح مصرفی پیش بینی شده باشد تا درجه حرارت از مقدار مذکور کمتر نشود.
بند افقی سراسری در ساخت دیوار سنگی
در بیشتر دیوارها، اعم از خشکه چین و با ملات، که با نمای در هم ساخته میشوند، باید در هر یک و نیم متر ارتفاع، یک بند افقی در ضخامت دیوار را ایجاد شود.
این کار به منظور محدود کردن در هم ریختگی نما و مهمتر از آن، متعادل کردن دیوار برای انتقال بهتر نیروهای قائم به طرف پایین و پی دیوار انجام میشود.
برای ادامه دیوارسازی بر روی این بند افقی، همان گونه که در مورد سنگهای رج زیرین دیوار توضیح داده شد، عمل میشود.
نصب سنگ
هنگام اجرای عملیات بنایی نباید سنگ بر روی دیوار در حال ساختن پرتاب یا کشیده شود، بلکه باید با دقت در محل مربوطه نصب گردد تا سنگهای کار گذاشته شده جابه جا نشود.
سنگ چینی باید به طور یکنواخت انجام شود به نحوی که هیچ زمان هیچ قسمت بنا، بیش از یک رج از قسمتهای دیگر آن بالاتر نباشد.
مرطوب کردن
در هنگام بنایی، باید نخست سنگها را مرطوب کرده و سپس از آنها استفاده کرد.
به علاوه قبل از اینکه یک سنگ کار گذاشته شود، سطح رویی سنگهای رج زیرین را باید حتی المقدور تمیز کرده، مختصری آب روی آن پاشید و سپس ملات را بر روی آن پخش کرد.
دیوار تمام شده نیز باید متناسب با اقلیم و فصل تا مدتی پس از بنایی، مرطوب نگهداشته شود.
بند کشی در ساخت دیوار سنگی
استحکام و پایایی دیوارها رابطه مستقیمی با بندکشی دارد لذا ضروری است پس از ساخت دیوار سنگی از مواد و مصالح مناسبی برای بندکشی استفاده شود و در دوره های خاصی نیز بند دیوارها بررسی شده و تعمیرات لازمه صورت پذیرد.
برای بند کشی درزهایِ نما بسته به اقلیم، نوع و مقاومت سنگ، نوع و مقاومت ملات، محل احداث دیوار و نوع نماسازی، به تناسب مورد، انواع مختلفی از آن مورد استفاده قرار میگیرد.
محافظت
پس از نصب سنگ در دیوار، در هیچ شرایطی نباید ضربهای به سنگ وارد شود.
باید توجه داشت که هر گونه تیشه کاری، قلم کاری و نماسازی، حتماً قبل از نصب سنگ در دیوار انجام شود.
محافظت از سنگ در برابر عوامل جوی، به ویژه یخ زدگی باید در کلیه مراحل استفاده از سنگ، یعنی از لحظه رسیدن سنگ به کارگاه تا پایان عملیات بنایی به خوبی انجام گیرد.
یکنواختی و انسجام سقف
چنانچه در سقف طاقضربی انسجام سقف مطابق ضوابط استاندارد ۲۸۰۰ تامین نشده باشد، سقف آسیب پذیر بوده و باید با تمهیدات مناسب انسجام سقف تامین و سپس در مدلسازی ساختمان لحاظ شود.
سختی
سختی داخل صفحه دیوارها باید به کمک روشهای متداول معتبر، با در نظر گرفتن اثرات سختیهای برشی و خمشی محاسبه شود.
از سختی خارج از صفحه دیوارها در مدل تحلیلی، که از مدل تحلیلی کلی سازه ساخته میشود، باید صرف نظر شود.
کنترل نیروی رانش در سقفهای قوسی و شیبدار
در سقفهای شیبدار و در دهانههای خارجی ساختمان اگر نسبت ارتفاع سقف قوسی از یک دوم قطر قاعده آن کمتر باشد و در صورتی که از کلاف چوبی، فلزی یا بتنی برای مهار سقف استفاده نشده باشد، باید نیروی رانش سقف در محاسبات عمود بر صفحه دیوار خارجی حامل وزن سقف ملحوظ شود.
بررسی رفتارداخل صفحه دیوارها و پایههای مصالح بنایی
در این بخش روند تعیین سختی، مقاومت و معیارهای پذیرش دیوارهای بنایی غیرمسلح که در درون صفحه خود تحت نیروی جانبی قرار دارند، ارائه میشود.
برای دیوارهای برشی طرهای که تکیهگاه آنها در برابر چرخش ثابت است و پایههای بین بازشوهای درها و پنجرهها که در بالا و پایین در برابر چرخش ثابت هستند، قابل کاربرد است.
اتصال بین دیوارهای سازهای و سقف
در صورتی که دیوارهای سازهای مصالح بنایی در تراز طبقات به نحو مناسب و مطابق ضوابط استاندارد ۲۸۰۰ به سقف متصل نشده باشد، به لحاظ رفتاری نقطه انفصال تلقی میشود.
برای اینکه نیروهای عمود بر صفحه دیوار بتواند به سقف منتقل شود، اتصال دیوار و سقف باید بتواند نیروی عمود بر صفحه دیوار محاسبه میشود، تحمل نماید.
چنانچه اتصال دیوار و سقف نتواند نیروی فوق الذکر را تحمل نماید، محل اتصال به لحاظ رفتاری نقطه انفصال تلقی میشود.
